Структура таблицы маршрутизации

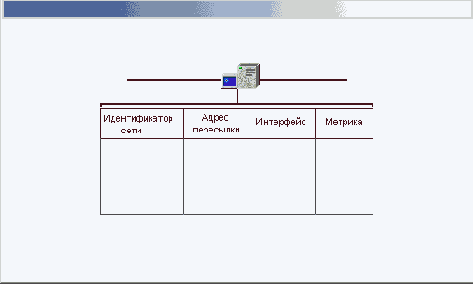

На рис. 20.1 показана структура таблицы маршрутизации.




Рис 20.1. Структура таблицы маршрутизации

Каждая запись в таблице маршрутизации состоит из следующих информационных полей:

Идентификатор сети

Идентификатор сети или адрес в межсетевой среде для маршрута к компьютеру. На IP-маршрутизаторах также имеется дополнительное поле маски подсети, которое определяет идентификатор IP-сети по IP-адресу получателя.

Адрес пересылки

Адрес, по которому пакет должен быть переслан. Адрес пересылки может быть аппаратным адресом или адресом в межсетевой среде. Для сетей, к которым компьютер или маршрутизатор непосредственно подсоединен, поле адреса пересылки может быть адресом интерфейса, подсоединенного к сети.

Интерфейс

Сетевой интерфейс, который используется, когда пакеты пересылаются в сеть для данного идентификатора сети. Это порядковый номер сетевого адаптера или другой тип логического идентификатора.

Метрика

Мера предпочтения маршрута. Обычно, самая маленькая метрика соответствует наиболее предпочтительному маршруту. Если существует несколько маршрутов к заданной сети получателя, используется маршрут с самой низкой метрикой. Некоторые алгоритмы маршрутизации сохраняют только один маршрут для любого идентификатора сети в таблице маршрутизации, даже когда существует несколько маршрутов. В этом случае метрика используется маршрутизатором, .чтобы определить то, какой маршрут необходимо сохранить в таблице маршрутизации

Примечание

Вышеупомянутый список является ориентировочным списком полей в таблицах маршрутизации, используемых маршрутизаторами. Реально поля в таблицах маршрутизации для различных маршрутизируемых протоколов могут быть другими.
