Список изображений, ассоциируемый с деревом


Дерево выглядит значительно лучше, если с каждой его ветвью связать растровое изображение (bitmap image). Обычно с деревом ассоциируется список изображений, управляемый объектом класса cimageList. В общем случае с каждым узлом дерева можно связать два изображения. Одно — для узла в нормальном состоянии, другое — в выбранном. Мы уже ввели в состав класса переменную m_plmgList типа cimageList*, которая должна указывать на сформированный список. Немного позже мы попросим систему дать нам Windows-описатель (HIMAGELIST) поддерживаемого ею списка изображений для дисков, папок и файлов. Однако программист должен уметь самостоятельно формировать список произвольных растровых изображений и связывать его с объектом класса CTreeCtrl. Покажем, как это делается. Создайте несколько bitmap-изображений и присвойте им идентификаторы IDB_IDB_2 и т. д. Последнему изображению присвойте имя IDB_N. Для этого:

  • Установите фокус на узел Тгее.гс в окне Resource View и вызовите контекстное меню.

  • Выберите команду Add Resource, в окне появившегося диалога выберите элемент Bitmap и нажмите кнопку New.

  • Перейдите в окно Properties. Для удобства вытащите его из блока окон (команда Floating) и отбуксируйте в сторону. В окне задайте идентификатор ID = IDB_1.

  • Установите фокус на пустом поле будущего изображения. При этом содержимое окна Properties изменится, позволив вам задать размеры (Height = 16, Width = 16).

  • Средствами редактора создайте изображение. Для создания второго изображения можно воспользоваться копией первого. В окне Resource View установите фокус на узел дерева ресурсов, соответствующий первому изображению, и вызовите контекстное меню.
  • В этом меню выберите команду Insert Copy, затем в появившемся окне диалога измените язык на любой, отличный от текущего (он выведен в окне Language).

  • Выполните двойной щелчок на новом узле дерева ресурсов в окне Resource View, измените изображение, вновь переведите фокус на узел дерева и перейдите в окно Properties.

  • Измените IDB_1 на IDB_2 и при желании возвратите язык, заменив на тот, который принят по умолчанию.

  • Вернемся К функции OnlnitialUpdate. После строки m_Tree.SetlmageList... вставьте фрагмент, который задает форму дерева из трех узлов (или ветвей):

    //====== Вставляем узел верхнего уровня иерархии

    gtv.hParent = TVI_ROOT;

    //====== Вставляем в конец списка

    gtv.hlnsertAfter = TVI_LAST;



    //====== Формат узла — два изображения и текст

    gtv.item.mask = TVIF_IMAGE | TVIF_SELECTEDIMAGE | TVIFJTEXT;

    //=== Индекс изображения для узла в обычном состоянии

    gtv.item.iImage = 0;

    //=== Индекс изображения для узла в выбранном состоянии

    gtv.item.iSelectedlmage = 1;

    //====== Текст, именующий узел

    gtv.item.pszText = "First";

    11====== Описатели трех ветвей

    HTREEITEM hi, h2, h3;

    //====== Вставка первого узла

    hi = m_Tree.Insertltem(Sgtv);

    //====== Первый узел будет родителем второго

    gtv.hParent = h1;

    //====== Атрибуты второго узла

    gtv.item.iImage = 1;

    gtv.item.pszText = "Second";

    //====== Вставка второго узла

    h2 = m_Tree.Insertltem(Sgtv);

    //====== Второй, узел будет родителем третьего

    gtv.hParent = h2;

    gtv.item.ilmage = 2;

    gtv.item.pszText = "Third";

    //====== Вставка третьего узла

    h3 = m_Tree.Insertltem(Sgtv);

    Запустите приложение, и если вы не забыли создать bitmap-изображения, то они должны появиться слева от текстового ярлыка узла (рис. 5.1). Проанализируйте вложенность узлов дерева. Теперь замените в строке gtv.hParent = b2; b2 на b1и проверьте результат. Затем рекомендуем заменить b1 на константу TVI_ROOT и вновь посмотреть, что получится. Обратите внимание на то, что изображения изменяются при выборе узлов, то есть при переводе курсора мыши с одного узла на другой.

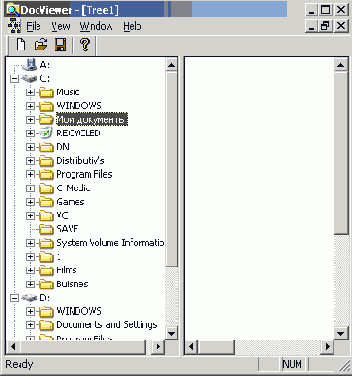

    Рис. 5.1. Вид главного окна приложения Tree
