§56. Общие сведения о преобразовании комплексного чертежа

На комплексном чертеже геометрические объекты проецируются так, что многие элементы, составляющие их, например отрезки прямых, углы, плоские фигуры, изображаются с искажением. В то же время при решении многих задач часто возникает необходимость преобразовать комплексный чертеж так, чтобы необходимый элемент расположился параллельно или перпендикулярно одной из плоскостей проекций. Например, необходимо, чтобы отрезок прямой, представляющий собой ребро многогранника, или многоугольник, представляющий собой грань многогранника, расположились параллельно плоскости проекций. В этом случае на эту плоскость они проецируются в натуральную величину.

Решение таких задач в значительной степени упрощается, если интересующие нас элементы пространства занимают частное положение, т. е. располагаются параллельно или перпендикулярно плоскостям проекций. Получающиеся в этом случае «вырожденные» проекции помогают получить ответ на поставленную задачу или упростить ход ее решения. Чтобы добиться такого расположения геометрических элементов, комплексный чертеж преобразуют или перестраивают, исходя из конкретных условий. Преобразование чертежа отображает изменение положения геометрических образов или плоскостей проекций в пространстве. Задача преобразования комплексного чертежа может быть решена перемещением проецирующего тела в пространстве до требуемого положения

или изменением в пространстве положения плоскостей проекций относительно геометрического тела. Существует несколько методов решения этих задач. В основном используются способы преобразования чертежа: плоскопараллельный перенос, способ замены плоскостей проекций (см. § 36) и способ вращения.

Так как частных положений у прямых два и у плоскости два, то существуют четыре исходные задачи для преобразования комплексного чертежа:

прямую общего положения сделать прямой уровня;
прямую уровня сделать проецирующей;
плоскость общего положения сделать проецирующей;
проецирующую плоскость сделать плоскостью уровня.

§ 57. Способ плоскопараллельного перемещения

Способ плоскопараллельного перемещения основан на том, что при параллельном переносе геометрического тела относительно плоскости проекций проекция его на эту плоскость не меняет своей формы и размеров, хотя и меняет положение. При этом если точка перемещается в плоскости, параллельной П₁, то ее фронтальная проекция изображается в виде прямой, параллельной оси П₂/П₁. Если же точка перемещается в плоскости, параллельной П₂, то ее горизонтальная проекция изображается в виде прямой, параллельной той же оси.

На рис. 107 показан комплексный чертеж прямой АВ. Прямая не параллельна ни одной из плоскостей проекций. Требуется с помощью плоскопараллельного перемещения задать ей такое положение, чтобы она была параллельна одной из плоскостей проекций, например П₂. Через произвольную точку А₁, проводим прямую l₁ параллельную оси П₂/П₁, и от этой точки на прямой откладываем отрезок, равный

Рис. 107

А₁В₁. Из точки А₁ проводим вертикальную линию связи, а из точки AT, — горизонтальную линию, на пересечении которых и будет новое положение фронтальной проекции А₂'. Аналогично проведем вертикальную линию связи из точки В₁ до пересечения с горизонтальной линией, проведенной из точки B₂. Новое положение фронтальной проекции точки В получим на пересечении этих линий в точке В₂'.

После преобразования чертежа горизонтальная проекция прямой АВ стала параллельна плоскости П₂, а значит, спроецировалась она на эту плоскость в натуральную величину.

Применяя метод плоскопараллельного перемещения, можно решать многие задачи, связанные с определением натуральной величины отрезков, углов, плоских фигур, а также заданием им нужного положения. Однако он связан с изменением положения геометрической фигуры в пространстве. В практике же встречаются задачи, при решении которых при преобразовании комплексного чертежа удобнее оставить положение проецирующего тела неизменным, а изменить положение плоскостей проекций.

§ 58. Способ замены плоскостей проекций

Сущность этого способа заключается в том, что заменяют одну из плоскостей на новую плоскость, расположенную под любым углом к ней, но перпендикулярную к незаменяемой плоскости проекции. Новая плоскость должна быть выбрана так, чтобы по отношению к ней геометрическая фигура занимала положение, обеспечивающее получение проекций, в наибольшей степени удовлетворяющих требованиям условий решаемой задачи. Для решения одних задач достаточно заменить одну плоскость, но если это решение не обеспечивает требуемого расположения геометрической фигуры, можно провести замену двух плоскостей.

Применение этого способа характеризуется тем, что пространственное положение заданных элементов остается неизменным, а изменяется система плоскостей проекций, на которых строятся новые изображения геометрических образов. Дополнительные плоскости проекций вводятся таким образом, чтобы на них интересующие нас элементы изображались в удобном для конкретной задачи положений.

Рассмотрим решение четырех исходных задач способом замены плоскостей проекций.

1. Преобразовать чертеж прямой общего положения так, чтобы относительно новой плоскости проекций прямая общего положения заняла положение прямой уровня.

Новую проекцию прямой, отвечающей поставленной задаче, можно построить на новой плоскости проекций П₄, расположив ее параллельно самой прямой и перпендикулярно одной из основных плоскостей проекций, т. е. от системы плоскостей П₁_|_П₂ перейти к системе П₄ _|_ П₁или П₄ _|_ П₂. На чертеже новая ось проекций должна быть параллельна одной из основных проекций прямой. На рис. 108 построено изображение прямой l (А, В) общего положения в системе плоскостей П₁ _|_ П₄, причем П₄ || l. Новые линии связи A₁A₄ и В₁В₄ проведены

Рис. 108

Рис. 109

Рис. 110

Рис. 111

перпендикулярно новой оси —П₁/П₄ параллельной горизонтальной проекции l₁.

Новая проекция прямой дает истинную величину А₄В₄ отрезка АВ (см. § 11) и позволяет определить наклон прямой к горизонтальной плоскости проекций (а = L₁П₁). Угол наклона прямой к фронтальной плоскости проекций (b = L₁П₂) можно определить, построив изображение прямой на другой дополнительной плоскости П4_|_П₂ (рис. 109).

2. Преобразовать чертеж прямой уровня так, чтобы относительно новой плоскости проекций она заняла проецирующее положение.

Чтобы на новой плоскости проекций изображение прямой было точкой (см. § 10), новую плоскость проекций нужно расположить перпендикулярно данной прямой уровня. Горизонталь будет иметь своей проекцией точку на плоскости П₄_|_ П₁. (рис. 110), а фронталь f— на П₄_|_ П₂

Если требуется построить вырожденную в точку проекцию прямой общего положения, то для преобразования чертежа потребуется произвести две последовательные замены плоскостей проекций. На рис. 111 исходный чертеж прямой l (А,В) преобразован следующим образом: сначала построено изображение прямой на плоскости П₄_|_ П₂, расположенной параллельно самой прямой l. В системе плоскостей П₂_|_ П₄, прямая заняла положение линии l уровня (А₂А₄ _|_П₂/П₁;

П₂/П₄|| l₂). Затем от системы П₂ _|_ П₄ осуществлен переход в систему

Рис. 112

Рис. 113

П₄_|_П₅, причем вторая новая плоскость проекций П₅ перпендикулярна самой прямой l. Так как точки А и В прямой находятся на одинаковом расстоянии от плоскости П₄, то на плоскости П₅ получаем изображение прямой в виде точки (А₅ = B₅ = l₅).

3. Преобразовать чертеж плоскости общего положения так, чтобы относительно новой плоскости она заняла проецирующее положение.

Для решения этой задачи новую плоскость проекций нужно расположить перпендикулярно данной плоскости общего положения и перпендикулярно одной из основных плоскостей проекций. Это возможно сделать, если учесть, что направление ортогонального проецирования на новую плоскость проекций должно совпадать с направлением соответствующих линий уровня данной плоскости общего положения. Тогда все линии этого уровня на новой плоскости проекций изобразятся точками, которые и дадут «вырожденную» в прямую проекцию плоскости (см. § 47).

На рис. 112 дано построение нового изображения плоскости 0 (ABC) в системе плоскостей П₄_|_П₁. Для этого в плоскости 0 построена горизонталь h(A, 1), и новая плоскость проекций П₄ расположена перпендикулярно горизонтали h. Графическое решение третьей исходной задачи приводят к построению изображения плоскости в виде прямой линии, угол наклона которой к новой оси проекции П₁/П₄, определяет угол наклона а плоскости Q(ABC) к горизонтальной плоскости проекций (а = Q ^ П₁).

Построив изображение плоскости общего положения в системе П₂_|_П₄, (П₄ расположить перпендикулярно фронтали плоскости),

Рис. 114

можно определить угол наклона Р этой плоскости к фронтальной плоскости проекций.

4. Преобразовать чертеж проецирующей плоскости так, чтобы относительно новой плоскости она заняла положение плоскости уровня.

Решение этой задачи позволяет определить величину плоских фигур.

Новую плоскость проекций нужно расположить параллельно заданной плоскости. Если исходное положение плоскости было фронтально проецирующим, то новое изображение строят в системе и П₂_|_П₄, а если горизонтально проецирующим, то в системе П₁_|_П₄. Новая ось проекций будет расположена параллельно вырожденной проекции проецирующей плоскости (см. § 47). На рис. 113 построена новая проекция А₄В₄С₄ горизонтально проецирующей плоскости Sum (ABC) на плоскости П₄_|_П₁

Если в исходном положении плоскость занимает общее положение, а нужно получить изображение ее как плоскости уровня, то прибегают к двойной замене плоскостей проекций, решая последовательно задачу 3; а затем задачу 4. При первой замене плоскость становится проецирующей, а при второй — плоскостью уровня (рис. 114).

В плоскости А(DEF) проведена горизонталь h (D — 1). По отношению к горизонтали проведена первая ось П₁/ П₄ _|_h₁. Вторая новая ось

проекций параллельна вырожденной проекции плоскости, а новые линии связи — перпендикулярны вырожденной проекции плоскости. Расстояния для построения проекций точек на плоскости П₅ нужно замерить на плоскости П₁ от оси П₁ / П₂ и откладывать по новым линиям связи от новой оси П₄/П₅. Проекция D₅E₅F₅ треугольника DEF конгруэнтна самому треугольнику ABC.

С применением способа замены плоскостей можно решать ряд других задач как самостоятельных, так и отдельных частей задач, включающих большой объем графических решений.

§ 59. Способ вращения

Как уже отмечалось, при преобразовании комплексного чертежа возможно изменение положения заданных геометрических элементов относительно плоскостей проекций при неизменном положении основных плоскостей проекций. Это осуществляется путем вращения этих элементов вокруг некоторой оси до тех пор, пока эти элементы не займут частное положение в исходной системе плоскостей. Такое преобразование комплексного чертежа носит название способа вращения.

В качестве оси вращения в этом случае удобнее всего выбирать проецирующие прямые или прямые уровни, тогда точка будет вращаться в плоскостях, параллельных или перпендикулярных плоскостям проекций.

Рис. 115

Рис. 116

При вращении вокруг горизонтально проецирующей прямой горизонтальная проекция А₁ точки А перемещается по окружности, а фронтальная AI — по прямой, перпендикулярной фронтальной проекции оси, являющейся фронтальной проекцией плоскости вращения Г₂(рис. 115). При этом расстояние между горизонтальными проекциями двух точек А и В (рис. 116) при их повороте на один и тот же угол со остается неизменным (А₁В₁ = A₁B₁).

Аналогичные выводы можно сделать и для вращения вокруг фронтально проецирующей прямой. При вращении плоской фигуры вокруг оси, перпендикулярной плоскости проекций, проекция ее на эту плоскость не изменяется ни по величине, ни по форме, так как не изменяется наклон плоской фигуры к этой плоскости, а меняется лишь положение этой проекции относительно линии связи. Вторая же проекция на плоскости, параллельной оси вращения, изменяется и по форме, и по величине. Проекции точек на этой плоскости проекций находятся на прямых, перпендикулярных исходным линиям связи. Пользуясь этими свойствами, можно применить для преобразования чертежа способ вращения, не задаваясь изображением оси вращения и не устанавливая величину радиуса вращения. Это — способ плоскопараллельного перемещения, при котором все точки геометрической фигуры перемещаются во взаимно параллельных плоскостях без изменения действительного вида и размеров этой фигуры (рис. 117).

Треугольник ABC занимает общее положение. Первым плоскопараллельным перемещением он поставлен во фронтально проецирующее положение с помощью горизонтали h, которую расположим как фронтально проецирующую прямую в ее плоскости вращения Г || П. При этом А₁В₁С₁ = А₁В₁С₁, а плоскости вращения точек В и С параллельны плоскости Г.

Вторым перемещением АВС расположен параллельно плоскости П₁. Без изменения оставлена вырожденная фронтальная проекция треугольника (А₂В₂C₂ = А₂В₂С₂), а новая горизонтальная проекция, дающая истинную величину АВС, получена построением новых горизонтальных проекций то-

Рис. 117

Рис. 118

чек А₁В₁ и С₁ в результате их вращения в параллельных фронтальный плоскостях уровня (B₂ ~ Ф; B ~ Ф).

На этом примере построено решение третьей и четвертой исходных задач путем преобразования комплексного чертежа плоскости общего положения способом плоскопараллельного перемещения.

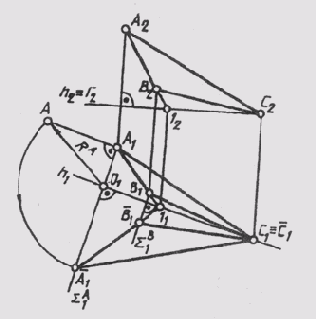

Если в качестве оси вращения взять линию уровня, то истинную величину плоской фигуры общего положения можно построить одним поворотом, т. е. избежать двойного преобразования чертежа, что имело место в замене плоскостей проекций и плоскопараллельном перемещении. На рис. 118 построено изображение АВС (А₁В₁С₁) после поворота его вокруг горизонтали h (С, 1) уровня Г ~ h. Так как горизонталь проходит через точку С, то последняя неподвижна при вращении треугольника. Нужно повернуть только точки А и В вокруг горизонтали до совмещения с плоскостью Г || П₁. Точка А вращается в горизонтально проецирующей плоскости Sum^А, перпендикулярной оси вращения. Центр вращения О точки А лежит, на оси вращения. В момент, когда в результате вращения точка А окажется в плоскости Г, т. е. совместится с горизонтальной плоскостью уровня, ее горизонтальная проекция А₁ будет удалена от горизонтальной проекции оси вращения h₁ на расстояние, равное истинной величине радиуса вращения R^А точки А. Натуральную величину R^А можно построить как гипотенузу О\А прямоугольного треугольника (см. § 42), одним катетом которого является горизонтальная проекция радиуса A₁O₁, а вторым — разность высот точек А и О. Построив совмещенную горизонтальную проекцию точки А, легко достроить изображение всего треугольника А₁B₁C₁ в совмещенном с плоскостью Г положении, используя неподвижную точку и плоскость вращения точки В (Sum^B₁ _|_ h₁). Фронтальная проекция АВС выродится в прямую и совместится с проекцией Г₂ плоскости совмещения.

Аналогичные действия выполняют при вращении плоской фигуры вокруг ее фронтали. Совмещение в этом случае ведется с фронтальной

плоскостью уровня (Ф || П₂), проходящей через ось вращения — фронталь.

Способом вращения могут быть решены и другие задачи, применительно к их условиям.

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1. С какой целью выполняют преобразования комплексного чертежа?

2. Назовите способы преобразования комплексного чертежа.

3. Какие основные задачи решаются путем преобразования чертежа?

4. В чем сущность способа плоскопараллельного переноса?

5. В чем заключается замена плоскостей проекций?

6. Какие задачи можно решать путем замены двух плоскостей проекции?

7. Как надо расположить новые плоскости проекций, чтобы отрезок прямой общего положения спроецировался в натуральную величину, в точку?

8. Как нужно расположить новую плоскость проекций, чтобы плоскость общего положения стала проецирующей?

9. При каком расположении плоской фигуры можно определить ее истинную величину путем замены только одной плоскости проекции?

10. В чем сущность преобразования чертежа способом вращения?

11. Какие линии используются в качестве осей вращения?

12. Как изменяется фронтальная проекция предмета при вращении его вокруг фронтально проецирующей прямой?
