§ 87. Общие сведения

Изготовляемые промышленностью машины, станки, приборы и аппараты состоят из различных определенным образом объединенных и взаимосвязанных деталей; которые соединяются между собой различными способами. Соединение деталей обеспечивает их определенное взаимное положение в процессе работы.

Различают разъемные и неразъемные соединения деталей. К разъемным относят соединения, допускающие разборку и повторную сборку соединяемых деталей без разрушения и повреждения. К ним относятся, например, соединения, выполняемые с помощью болта с гайкой.

К неразъемным относят соединения деталей с жесткой механической связью, сохраняющейся в течение всего срока их службы. Разборка таких соединений невозможна без разрушений или повреждений самих деталей или связывающих их элементов. К неразъемным можно отнести, например, соединения деталей сваркой, заклепками, пайкой.

В свою очередь, разъемные соединения делятся на подвижные, допускающие

перемещение одной детали относительно другой, и неподвижные, в которых детали не могут перемещаться одна относительно другой. Примером подвижного соединения деталей может быть соединение подвижной гайки с винтом суппорта токарного станка, а неподвижного — соединение деталей при помощи винта.

Выделяют также группы специальных соединений, к которым относятся соединения деталей в передачах у машин, например соединения зубчатых колес. Сюда же относят соединения деталей с помощью пружин, когда после снятия нагрузки детали надо вернуть в исходное положение.

При выполнении на чертежах соединений деталей используют их полные, упрощенные или условные изображения. Иногда (например при обозначении сварки, пайки и др.) применяют дополнительные условные обозначения.

§ 88. Разъемные соединения

В настоящее время в машиностроении широкое распространение получили разъемные соединения: резьбовые, зубчатые (шлицевые), шпоночные, штифтовые, шплинтовые, клиновые, соединения сочленением.

Большое распространение в современном машиностроении получили разъемные соединения деталей машин, осуществляемые с помощью резьбы. Резьбовое соединение может обеспечивать относительную неподвижность деталей или перемещение одной детали относительно другой. Основным соединяющим элементом в резьбовом соединении является резьба.

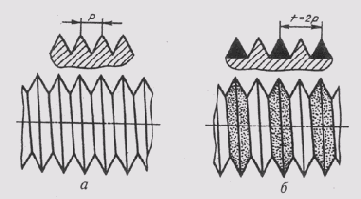

Резьбой называется поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. При этом образуется винтовой выступ соответствующего профиля, ограниченный винтовыми и цилиндрическими или коническими поверхностями (рис. 201, а).

Рис. 201

Рис. 202

Резьбы классифицируются по форме поверхности, на которой она нарезана (цилиндрические, конические), по расположению резьбы на поверхности стержня или отверстия (наружные, внутренние), по форме профиля (треугольная, прямоугольная, трапецеидальная, круглая), назначению (крепежные, крепежно-уплотнительные, ходовые, специальные и др.), направлению винтовой поверхности (левые и правые) и по числу заходов (однозаходные и многозаходные).

Все резьбы делятся на две группы: стандартные и нестандартные; у стандартных резьб все их параметры определяются стандартами.

Основные параметры резьбы определены ГОСТ 11708—82. Резьбу характеризуют три диаметра: наружный d (D), внутренний d₁(D₁) и средний d₂(D₂).

Диаметры наружной резьбы обозначают d, d\, d₂, а внутренней резьбы в отверстии — D, D₁ и D₂.

Наружный диаметр резьбы d (D) — диаметр воображаемого цилиндра, описанного вокруг вершин наружной или впадин внутренней резьбы. Этот диаметр для большинства резьб является определяющим и входит в условное обозначение резьбы.

Рис. 203

Профиль резьбы — контур сечения резьбы плоскостью, проходящей через ее ось (рис. 201, 202).

Угол профиля резьбы — угол между боковыми сторонами профиля (рис. 202).

Шаг резьбы Р — расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельной оси резьбы (рис. 201).

Ход резьбы t— расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащего одной и той же винтовой поверхности, в направлении, параллельном оси резьбы (рис. 201). В однозаходной резьбе (рис. 201, а) ход равен шагу, а в многозаходной (рис. 201,б) — произведению шага Р на число заходов n(t = лР).

На рис. 203, а — длина резьбы l, длина резьбы с полным профилем l₁.

Сбег резьбы — участок неполного профиля в зоне перехода резьбы в главную часть предмета lз.

Недовод резьбы l₄ — величина ненарезанной части поверхности между концами сбега и опорной поверхностью детали.

Недорез резьбы /2 включает в себя сбег и недовод резьбы. Чтобы устранить сбег или недорез резьбы, выполняют проточку b (рис. 203, б).

Чтобы облегчить ввинчивание резьбового стержня, на конце резьбы выполняют коническую фаску с под углом 45° (рис. 203, б).

Рассмотрим стандартные резьбы общего назначения.

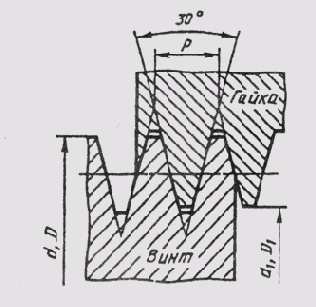

Резьба метрическая является основной крепежной резьбой. Это резьба однозаходная, преимущественно правая, с крупным или мелким шагом. Профилем метрической резьбы служит равносторонний треугольник. Выступы и выпадины резьбы притуплены (рис. 204) (ГОСТ 9150—81).

Резьба трубная цилиндрическая имеет профиль в виде равнобедренного треугольника с углом при вершине 55° (рис. 205), вершины и впадины скруглены. Эту резьбу применяют в трубопроводах и трубных соединениях (ГОСТ 6351—81).

Рис. 204

Рис. 205

Рис. 206

Рис. 207

Резьба трапецеидальная служит для передачи движения и усилий. Профиль трапецеидальной резьбы — равнобокая трапеция с углом между боковыми сторонами 30° (рис. 206). Для каждого диаметра резьба может быть однозаходной и многозаходной, правой и левой (ГОСТ 9484—81).

Резьба упорная имеет профиль неравнобокой трапеции (рис. 207). Впадины профиля закруглены, для каждого диаметра имеется три различных шага. Служит для передачи движения с большими осевыми нагрузками (ГОСТ. 10177—82).

Резьба круглая для цоколей и патронов, для предохранительных стекол и светильников, для санитарно-технической арматуры (ГОСТ 13536—68) имеет профиль, полученный сопряжением двух дуг одного радиуса (рис. 208) (ГОСТ 13536—68).

Резьба коническая дюймовая с углом профиля 60° (ГОСТ 6111—52) применяется для герметических соединений в трубопроводах машин и станков; нарезается на конической поверхности с конусностью 1 : 16 (рис. 209).

Рис. 208

Рис. 209

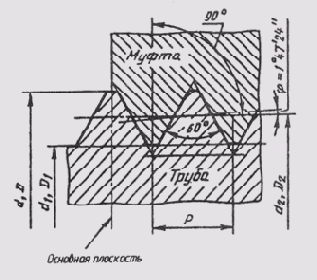

Резьба трубная коническая имеет профиль, аналогичный профилю резьбы трубной цилиндрической; применяется в вентилях и газовых баллонах. Возможно соединение труб, имеющих коническую резьбу (конусность 1 : 16), с изделиями, имеющими трубную цилиндрическую резьбу (ГОСТ 6211—81).

Специальные резьбы — это резьбы со стандартным профилем, но отличающиеся от стандартных размеров диаметра или шага резьбы, и резьбы с нестандартным профилем.

Нестандартные резьбы — квадратная и прямоугольная (рис. 210) — изготовляются по индивидуальным чертежам, на которых заданы все параметры резьбы.

Изображение резьбы на чертеже выполняется по ГОСТ 2.311—68. На стержне резьбу изображают сплошными основными линиями по наружному диаметру и сплошными тонкими линиями — по внутреннему диаметру. На рис. 211, а показана резьба на цилиндре, а на рис. 211, б — на конусе.

Рис. 210

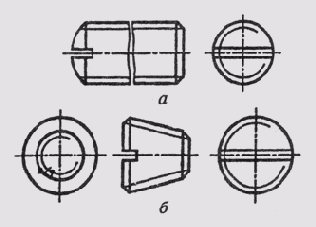

Рис. 211

Рис. 212

В отверстии резьбу изображают сплошными основными линиями по внутреннему диаметру и сплошными тонкими линиями — по наружному диаметру. На рис. 212, а резьба показана в отверстии цилиндрическом, а на рис. 212, б — в коническом.

На изображениях, полученных проецированием резьбовой поверхности на плоскость, перпендикулярную ее оси, сплошную тонкую линию проводят дугой на 3/4 длины окружности, разомкнутую в любом месте, но не заканчивающуюся на осях. Сплошную тонкую линию при изображении резьбы проводят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. Видимая граница резьбы проводится сплошной основной линией в конце полного профиля резьбы до линии наружного диаметра резьбы. Сбег резьбы изображается сплошной тонкой линией, как показано на рис. 213.

Фаски на резьбовом стержне или в резьбовом отверстии, не имеющие специального конструктивного назначения, не изображаются в проекции на плоскость, перпендикулярную оси стержня или отверстия. Сплошная тонкая линия изображения резьбы должна пересекать линию границы фаски (рис. 213, 214). Штриховку в разрезах и сечениях доводят до сплошной основной линии.

Рис. 213

Рис. 214

Рис. 215

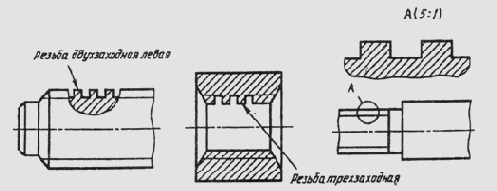

Резьбу с нестандартным профилем изображают, как показано на рис. 215, со всеми размерами и дополнительными данными с добавлением слова «резьба».

В резьбовых соединениях резьба условно вычерчивается на стержне, а в отверстии — только та часть резьбы, которая не закрыта стержнем (рис. 216).

Обозначение резьбы включает в себя: вид резьбы, размер, шаг и ход резьбы, поле допуска, класс точности, направление резьбы, номер стандарта.

Вид резьбы условно обозначается:

М — метрическая резьба (ГОСТ 9150—81);

G — трубная цилиндрическая резьба (ГОСТ 6357—81);

Т_г — трапецеидальная резьба (ГОСТ 9484—81);

S —упорная резьба (ГОСТ 10177—82);

Rd —круглая резьба (ГОСТ 13536—68);

R — трубная коническая наружная (ГОСТ 6211—81);

Rr — внутренняя коническая (ГОСТ 6211—81);

Rp — внутренняя цилиндрическая (ГОСТ 6211—81);

К — коническая дюймовая резьба (ГОСТ 6111—52).

Размер конических резьб и трубной цилиндрической резьбы условно обозначается в дюймах (1" = 25,4 мм), у всех остальных резьб наружный диаметр резьбы проставляется в миллиметрах.

Шаг резьбы не указывают для метрической резьбы с крупным шагом и для дюймовых

Рис. 216

Рис. 217

резьб, в остальных случаях он указывается. Для многозаходных резьб в обозначение резьбы входит ход резьбы, а шаг проставляется в скобках.

Направление резьбы указывают только для левой резьбы (LH).

Поле допуска и класс точности резьбы на учебных чертежах можно не проставлять.

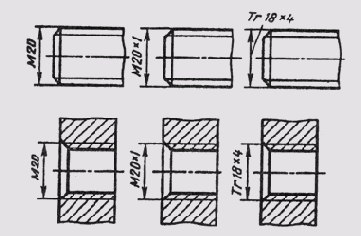

Примеры обозначения резьб:

М 30 — метрическая резьба с наружным диаметром 30 мм и крупным шагом резьбы;

М 30 х 1,5 — метрическая резьба с наружным диаметром 30 мм, мелким шагом 1,5 мм;

G 1 1/2-A— трубная цилиндрическая резьба с размером 1 ¹/₂", класс точности А;

Т_г 40x6 — трапецеидальная резьба однозаходная с наружным диаметром 40 мм и шагом 6 мм;

Т_г 20 х 8 (Р4) — трапецеидальная резьба двухзаходная с наружным диаметром 20 мм, ходом 8 мм и шагом 4 мм;

S 80 х 10 — упорная резьба однозаходная с наружным диаметром 80 мм и шагом 10 мм;

S 80 х 20 (Р10) — упорная резьба двухзаходная с наружным диаметром 80 мм, ходом 20 мм и шагом 10 мм;

Rdl6 — резьба круговая с наружным диаметром 16 мм;

Rdil6LH— резьба круглая с диаметром 16 мм, левая;

R 1 1/2— резьба трубная коническая с размером 1 1/2".

К 1 1/₂ ГОСТ 6111—52 — резьба коническая дюймовая с размером 1 1/2".

Обозначения резьб согласно ГОСТ 2.311—68 относят к наружному диаметру, как показано на .рис. 217.

Рис. 218

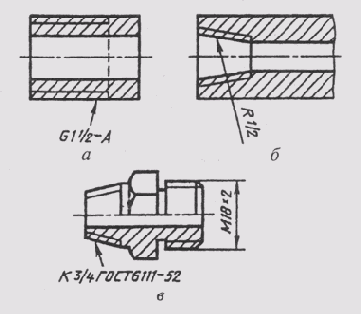

Обозначение конических резьб и трубной цилиндрической резьбы наносят, как показано на рис. 218, а, б, в.

Соединение деталей осуществляют с помощью резьбовых изделий.

К стандартным резьбовым изделиям относятся крепежные резьбовые детали (болты, винты, гайки, шпильки). Техническими требованиями установлены 12 классов точности для винтов, болтов и шпилек и 7 классов точности — для гаек. Установлены также виды и условное обозначение покрытий для крепежных изделий.

Структура условных обозначений крепежных деталей включает в себя:

7 — наименование изделия (болт, винт, и т. д.);

2 — исполнение (исполнение I не указывают);

3 — обозначение резьбы метрической и ее диаметра;

4 — шаг резьбы (для мелкой метрической);

5 — обозначения поля допуска резьбы;

6—длину болта, винта, шпильки в мм; 7—класс точности;

8 — марку стали или сплава;

9 — обозначение вида покрытия;

10 — толщину покрытия в мм;

11 — номер стандарта на конструкции крепежного изделия и его размеры.

На учебных чертежах позиции 5, 7, 8, 9, 10 в курсе инженерной графики можно не включать в условие обозначение изделия, так как назначать обоснованно эти параметры без специальных знаний нельзя.

Болт представляет собой цилиндрический стержень с головкой на одном конце и резьбой на другом конце. Болты используются (вместе с гайками, шайбами) для скрепления двух или нескольких деталей. Существуют различные типы болтов, отличающиеся друг от друга по форме и размерам головки и стержня, по шагу резьбы, по точности изготовления и по исполнению.

Рис. 219

Рис. 220

Болты с шестигранными головками имеют от трех (рис. 219) до пяти исполнений: исполнение 1 — без отверстий (в головке и стержне); исполнение 2 — с отверстием на резьбовой части стержня; исполнение 3 — с двумя отверстиями в головке болта.

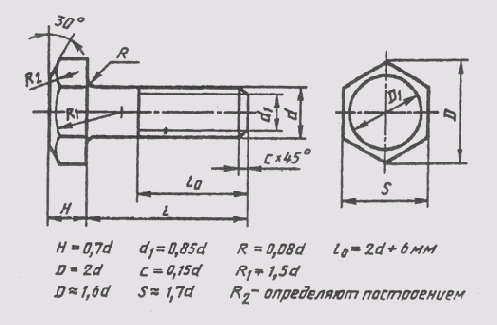

При изображении болта на чертеже выполняют два вида (рис. 220) по общим правилам и наносят размеры длины l болта, длины резьбы /о, размер под ключ S и обозначение резьбы Md. Высота H головки в длину болта не включается. Гиперболы, образованные пересечением конической фаски головки болта с ее гранями, заменяются другими окружностями.

Примеры условных обозначений болтов:

Болт Ml2 х 60 ГОСТ 7798—70 — с шестигранной головкой, первого исполнения, с резьбой М12, шаг резьбы крупный, длина болта 60 мм.

Болт 2М12 х 1,25 х 60 ГОСТ 7798—70 — с мелкой метрической резьбой М12х1,25, второго исполнения, длина болта 60 мм.

Винт представляет собой цилиндрический стержень, на одном конце которого выполнена резьба, на другом конце имеется головка. По назначению винты разделяются на крепежные и установочные. Крепежи винтов применяются для соединения деталей путем ввертывания винта резьбовой частью в одну из соединяемых деталей.

Установочные винты используются для взаимного фиксирования деталей. Их стержень нарезан полностью, они имеют нажимной конец цилиндрической или конической формы или плоский конец (рис. 221).

Крепежные винты бывают четырех исполнений; исполнение 1 — диаметр резьбы больше диаметра гладкой части стержня (рис. 222); исполнение 2 — диаметр резьбы равен диаметру гладкой части; исполнение 3 и головка винта имеет крестообразный шлиц для отвертки.

Рис. 221

Рис. 222

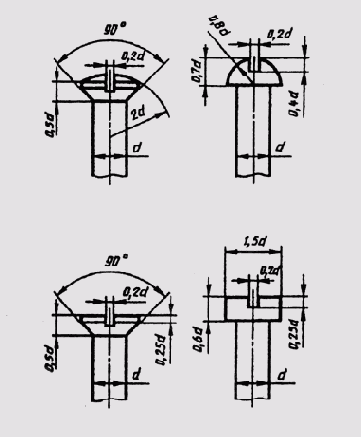

В зависимости от условий работы винты изготовляются (рис. 223) с цилиндрической головкой (ГОСТ 1491—80), полукруглой головкой (ГОСТ 17473—80), полупотайной головкой (ГОСТ 17474—80) или потайной головкой (ГОСТ 17475—80) со шлицем, а также с головкой под ключ и с рифлением.

Высота головки в длину винта не входит, исключение составляют винты с потайной головкой (рис. 223).

На чертеже форму винта со шлицем полностью передает одно изображение на плоскости, параллель оси винта. При этом указывают размер резьбы, длину винта, длину нарезанной части (lо = 2d + 6 мм) и условное обозначение винта по соответствующему стандарту.

Примеры условных обозначений винтов:

Винт М12х50 ГОСТ 1491—80 —с цилиндрической головкой, первого исполнения, с резьбой М12 с крупным шагом, длиной 50 мм;

Рис. 223

Рис. 224

Винт 2M12x1, 25x50 ГОСТ 17475—80 —с потайной головкой, второго исполнения, с мелкой метрической резьбой диаметром 12 мм и шагом 1,25 мм, длина винта 50 мм.

Шпилька представляет собой цилиндрический стержень с резьбой на обоих концах (рис. 224). Шпилька служит для соединения двух или нескольких деталей. Один конец шпильки 1\ ввертывается в резьбовое отверстие детали, а на другой конец /о навинчивается гайка. Выпускают шпильки с двумя одинаковыми по длине резьбовыми концами для деталей с гладкими сквозными отверстиями. Длина гладкой части стержня шпильки должна быть не менее 0,5d.

Конструкция и размеры шпилек определяются стандартами в зависимости от длины резьбового конца:

ГОСТ 22032—76l₁= 1,0d — шпилька ввертывается в сталь, бронзу, латунь;

ГОСТ 22034—76 l₁, = 1,25d; ГОСТ 22036—76l₁ = 1,6d— шпилька ввертывается в чугун;

ГОСТ 22038—76 l₁ = 2d; ГОСТ 22040—76 l₁ = 2,5d— шпилька ввертывается в легкие сплавы.

При изображении шпильки вычерчивают только один вид на плоскости, параллельной оси шпильки, и указывают размеры резьбы, длину / шпильки и ее условное обозначение. Примеры условного обозначения шпилек:

Шпилька М8 х 60 ГОСТ 22038—76 — с крупной метрической резьбой диаметром 8 мм, длина шпильки 60 мм, предназначена для ввертывания в легкие сплавы, длина ввинчиваемого конца 16 мм;

Шпилька М8 х 1,0 х 60 ГОСТ 22038—76 — та же, но с мелким шагом резьбы —1,0 мм.

Гайка — крепежная деталь с резьбовым отверстием в центре. Применяется для навинчивания на болт или шпильку до упора в одну из соединяемых деталей. В зависимости от названия и условий работы гайки выполняют шестигранными, круглыми, барашковыми, фасонными и т. д. Наибольшее применение имеют гайки шестигранные. Их изготовляют трех исполнений: исполнение l — с двумя коническими фасками (рис. 225); исполнение 2 — с одной конической фаской; исполнение 3 — без фасок, но с коническим выступом с одного торца.

Форму гайки на чертеже вполне передают два ее вида: на плоскости проекций, параллельной оси гайки, совмещают половину вида с половиной фронтального разреза, и на плоскости, перпендикулярной

Рис. 225

оси гайки, со стороны фаски. На чертеже указывают размер резьбы, размер S под ключ и дают обозначение гайки по стандарту.

Примеры условного обозначения гаек:

Гайка M12 ГОСТ 5915—70 — первого исполнения, с диаметром резьбы 12 мм, шаг резьбы крупный;

Гайка 2М12 х 1,25 ГОСТ 5915—70 — второго исполнения, с мелкой метрической резьбой диаметром 12 мм и шагом 1,25 мм.

Шайба представляет собой точеное или штампованное кольцо, которое подкладывают под гайку, головку винта или болта в резьбовых соединениях. Плоскость шайбы увеличивает опорную поверхность и предохраняет деталь от задиров при завинчивании гайки ключом. С целью предохранения резьбового соединения от самопроизвольного развинчивания в условиях вибрации и знакопеременной нагрузки применяют шайбы пружинные по ГОСТ 6402—70 и шайбы стопорные, имеющие выступы-лапки.

Круглые шайбы по ГОСТ 11371—78 имеют два исполнения (рис. 226): исполнение 1 — без фаски, исполнение 2 — с фаской. Форму круглой шайбы вполне передает одно изображение на плоскости, параллельной оси шайбы.

Внутренний диаметр шайбы обычно на 0,5...2,0 мм больше диаметра стержня болта, на который шайба надевается. В условное обозначение шайбы включается и диаметр резьбы стержня, хотя сама шайба резьбы не имеет.

Примеры условного обозначения шайбы:

Рис. 226

Рис. 227

Шайба 20 ГОСТ 11371—78 — круглая, первого исполнения, для болта с резьбой М20;

Шайба 2.20 ГОСТ 11371—78 — та же шайба, но второго исполнения.

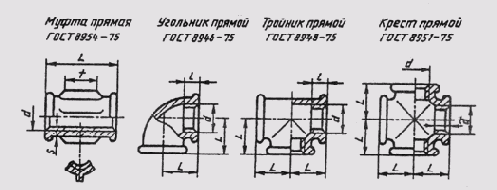

Соединительные детали трубопроводов (муфты, угольники, тройники и т. д.) представляют собой резьбовые соединения, изготовленные из ковкого чугуна и предназначенные для соединения труб в трубопроводах (рис. 227). Трубы используются в коммуникациях, транспортирующих жидкость или газ, а также для прокладки кабеля.

Конструкция и размеры соединительных деталей трубопроводов определены стандартами. Концы труб имеют резьбу наружную, а соединительные детали — внутреннюю. Основным параметром деталей трубных соединений является условный проход Dy — внутренний диаметр труб в миллиметрах. Соединительные детали трубопроводов имеют покрытие в основном цинковое.

Примеры условных обозначений соединительных деталей трубопроводов:

Муфта длинная 20 ГОСТ 8955—75 — прямая, неоцинкованная, для труб с условным проходом 20 мм;

Угольник Ц-25 ГОСТ 8946—75 — прямой, оцинкованный, для труб с условным проходом 25 мм.

Изображения резьбовых соединений на чертежах выполняются в соответствии с требованиями стандартов.

Резьбовые соединения являются неподвижными резьбовыми соединениями. К ним относят соединения деталей с помощью болтов, винтов, шпилек, гаек и соединительных деталей трубопроводов.

Изображение резьбового соединения состоит из изображенных и соединяемых деталей.

Различают конструктивное, упрощенное и условное изображения крепежных деталей и их соединений. При конструктивном изображении

Рис. 228

Рис. 229

размеры деталей и их элементов точно соответствуют стандартам. При упрощенном изображении размеры крепежных деталей определяют по условным соотношениям в зависимости от диаметра резьбы и упрощенно вычерчивают фаски, шлицы, резьбу в глухих отверстиях и т.д.

Условные обозначения используются при диаметрах стержней крепежных деталей 2 мм и менее. Изображения упрощенные и условные крепежных деталей установлены ГОСТ 2.315—68. В настоящем разделе приводятся упрощенные изображения крепежных деталей в резьбовых соединениях, рекомендуемые в учебных чертежах.

Болтовое соединение состоит из болта, гайки, шайбы и соединяемых деталей. В соединяемых деталях просверливают сквозные отверстия диаметром d₀ = (1,05...1,10)d, где d — диаметр резьбы болта. В отверстие вставляют болт, надевают на него шайбу и навинчивают до упора гайку (рис. 228).

Длину болта определяют по формуле l = Н₁+ Н₂ + S_Ш + Н + К, где H₁ и H₂— толщина соединяемых деталей; S_m — толщина шайбы, S_Ш = 0,15d; H—высота гайки, H = 0,8d; К — длина выступающего стержня болта, K = 0,35d.

Расчетную длину болта округляют до ближайшей стандартной длины болта.

На чертеже болтового соединения (рис. 228) выполняют не менее двух изображений — на плоскости проекций, параллельной оси болта, и на плоскости проекций, перпендикулярной его оси (со стороны гайки). При изображении болтового соединения в разрезе болт, гайку и шайбу показывают неразрезанными. Головку болта и гайку на главном виде изображают тремя гранями. Смежные детали штрихуют с наклоном в разные стороны. На чертеже болтового соединения указывают три размера: диаметр резьбы, длину болта и диаметр отверстия под болт.

Условные обозначения болта, гайки и шайбы записываются в спецификации сборочного чертежа (см. § 101).

Шпилечное соединение состоит из шпильки, шайбы, гайки и соединяемых деталей. Соединение деталей шпилькой применяется тогда, когда нет места для головки болта или когда одна из соединяемых деталей имеет значительную толщину. В этом случае экономически нецелесообразно сверлить глубокое отверстие и ставить болт большой длины. Соединение шпилькой уменьшает массу конструкций. Одна из соединяемых шпилькой деталей имеет углубление с резьбой — гнездо под шпильку, которая ввинчивается в него концом l₁ (см. рис. 224). Остальные соединяемые детали имеют сквозные отверстия диаметром d₀ = (1,05...1,10)d, где d—диаметр резьбы шпильки. Гнездо сначала высверливается на глубину l₂, которая на 0,5d больше ввинчиваемого конца шпильки, а затем в гнезде нарезается резьба. На входе в гнездо выполняется фаска с = 0,15d (рис. 229, а). При ввинченной в гнездо шпильке соединение деталей дальше осуществляется как в случае болтового соединения.

Длину шпильки определяют по формуле l = H₂ + S_Ш + Н+ К, где H₂ — толщина присоединяемой детали; S_Ш — толщина шайбы; Н— высота гайки; К—длина выступающего конца над гайкой. Расчетную длину шпильки округляют до стандартного значения.

На чертеже шпилечного соединения линия раздела соединяемых деталей должна совпадать с границей резьбы ввинчиваемого резьбового конца шпильки (рис. 229, б). Гнездо под шпильку оканчивается конической поверхностью с углом 120°. Нарезать резьбу до конца гнезда практически невозможно, но на сборочных чертежах допускается изображать резьбу на всю глубину гнезда. На чертеже шпилечного соединения указывают те же размеры, что и на чертеже болтового соединения. Штриховку в резьбовом соединении шпильки с деталью, в которую шпилька ввинчена, в разрезе доводят до сплошной основной линии резьбы на шпильке и в гнезде.

Рис. 230

Соединение винтом включает соединяемые детали и винт с шайбой. В соединениях винтами с потайной головкой и установочными винтами шайбу не ставят.

У одной из соединяемых деталей должно быть гнездо с резьбой для конца винта, а в другой - гладкое сквозное отверстие диаметром dо⁼=(1,05...1,10)d. Если применяется винт с потайной или полупотайной головкой, то соответствующая сторона отверстия детали должна быть раз-зенкована под головку винта (рис. 230).

Длина винта определяется по формуле l = Н = S_Ш + l₁, где Н — толщина присоединяемой детали; S_Ш — толщина шайбы; l₁ — длина ввинченного резьбового конца винта, которая назначается для соответствующего материала, как для шпильки.

Расчетная длина винта округляется до стандартного значения длины.

Изображение винтового соединения на чертеже выполняется подобно болтовому соединению по относительным размерам. Относительные размеры головок винта указаны на рис. 231.

На винтовом соединении граница резьбы на стержне винта должна находиться внутри гладкого отверстия, запас резьбы, не использованный при ввинчивании, равен примерно трем шагам резьбы (З.Р). Если диаметр головки винта меньше 12 мм, то шлиц рекомендуется изображать одной утолщенной линией. На виде сверху шлиц в головке показывается повернутым на 45°. На чертеже соединения наносят три размера: диаметр резьбы, длину винта, диаметр отверстия для прохода винта.

Трубное соединение состоит из соединяемых труб и соединительных деталей трубопроводов. При соединении двух труб муфтой кроме муфты в соединение входят контргайка и прокладка (рис. 232).

Чертежи трубных соединений выполняются по размерам их деталей как конструктивные чертежи, без упрощений. Перед тем как приступить к вычерчиванию трубного соединения, необходимо по значе-

Рис. 231

нию условного прохода D_y подобрать по таблицам соответствующих стандартов размеры труб и соединительных частей.

Более подробно правила выполнения чертежей труб и трубопроводов изложены в ГОСТ 2.411—72.

Винтовые (ходовые) соединения относятся к подвижным разъемным соединениям. В этих соединениях одна деталь перемещается относительно другой детали по резьбе. Обычно в этих соединениях применяются резьбы трапецеидальная, упорная, прямоугольная и квадратная. Чертежи винтовых соединений выполняются по общим правилам.

Зубчатое (шлицевое) соединение представляет собой многошпоночное соединение, в котором шпонка выполнена заодно с валом и расположена параллельно его оси. Зубчатые соединения, как и шпоночные, используются для передачи крутящего момента, а также в конст-

Рис. 232

Рис. 233

Рис. 234

рукциях, требующих перемещения деталей вдоль оси вала, например в коробках скоростей.

Благодаря большому числу выступов на валу зубчатое соединение может передавать большие мощности по сравнению со шпоночным соединением и обеспечивать лучшую центровку вала и колеса.

По форме поперечного сечения зубья (шлицы) бывают прямобочные, эвольвентные и треугольные (рис. 233).

ГОСТ 2.409—74 устанавливает условные изображения зубчатых валов, отверстий и их соединений.

Окружности и образующие поверхности выступов (зубьев) валов и отверстий показывают на всем протяжении основными линиями (рис. 234). Окружности и образующие поверхностей впадин показывают сплошными тонкими линиями, а на продольных разрезах — сплошными основными линиями.

При изображении зубчатых соединений и их деталей, имеющих эвольветный или треугольный профиль, делительные окружности и

Рис. 235

образующие делительных поверхностей показывают штрих-пунктирной тонкой линией (рис. 234, б).

На плоскости, перпендикулярной оси зубчатого вала или отверстия, показывают профиль одного зуба (выступа) и двух впадин, а фаски на конце шлицевого вала и в отверстии не показывают.

Границу зубчатой поверхности вала, а также границу между зубьями полного профиля и сбегом показывают сплошной тонкой линией (рис. 234, а).

На продольных разрезах зубья условно совмещают с плоскостью чертежа и показывают нерассеченными, а в соединениях в отверстии показывают только ту часть выступов, которая не закрыта валом (рис. 234, б).

Условное обозначение шлицевого вала или отверстия по соответствующему стандарту помещается в таблице параметров для изготовления и контроля элементов соединения. Условное обозначение соединения допускается указывать на чертеже с обязательной ссылкой на стандарт на полке-выноске, проведенной от наружного диаметра вала (рис. 235).

Соединение шпоночное состоит из вала, колеса и шпонки. Шпонка (рис. 236) представляет собой деталь призматической (шпонки призматические или клиновые) или сегментной (шпонки сегментные) формы, размеры которой определены стандартом. Шпонки применяют для передачи крутящего момента.

В специальную канавку-паз на валу закладывается шпонка. На вал насаживают колесо так, чтобы паз ступицы колеса попал на выступающую часть шпонки. Размеры пазов на валу и в ступице колеса должны соответствовать поперечному сечению шпонки.

Рис. 236

Рис. 237

Размеры призматических шпонок определяются ГОСТ 23360—78; размеры соединений с клиновыми шпонками — ГОСТ 24068—80; размеры соединений с сегментными шпонками — ГОСТ 24071—80.

Шпонки призматические бывают обыкновенные и направляющие. Направляющие шпонки крепят к валу винтами; их применяют, когда колесо перемещается вдоль вала.

По форме торцов шпонки бывают трех исполнений: исполнение

1 — оба торца закруглены; исполнение

2 — один торец закруглен, второй — плоский; исполнение

3 — оба торца плоские.

Рабочими поверхностями у шпонок призматических и сегментных являются боковые грани, а у клиновых верхняя и нижняя широкие грани, одна из которых имеет уклон 1 : 100.

Поперечные сечения всех шпонок имеют форму прямоугольников с небольшими фасками или скругленными. Размеры сечений шпонок выбираются в зависимости от диаметра вала, а длина шпонок — в зависимости от передаваемых усилий.

Условные обозначения шпонок определяются стандартами и включают в себя: наименование, исполнение, размеры, номер стандарта. Пример условного обозначения шпонки:

Шпонка 10 х 8 х 60 ГОСТ 23360—78 — призматическая, первого исполнения, с размерами поперечного сечения 10x8 мм, длина 60 мм.

Чертежи шпоночных соединений выполняются по общим правилам. Шпоночное соединение показывают во фронтальном разрезе осевой плоскостью (рис. 237). Шпонку при этом изображают неразрезанной, на валу выполняют местный разрез. Вторым изображением шпоночного соединения служит сечение плоскостью, перпендикулярной оси вала. Зазор между основаниями паза во втулке (ступице колеса) и шпонкой показывают увеличенным.

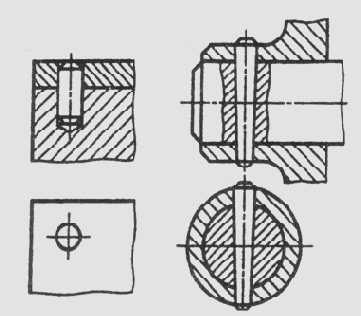

Соединение штифтами (рис. 238) — цилиндрическими или коническими — используется для точной взаимной фиксации скрепляемых деталей. Цилиндрические штифты обеспечивают неоднократную сборку и разборку деталей.

Шплинты применяют для ограничения осевого перемещения деталей (рис. 239) стопорения корончатых гаек.

Клиновые соединения (рис. 240) обеспечивают легкую разборку соединяемых деталей. Грани клиньев имеют уклон от 1/5 до1/40

Рис. 238

Рис. 239

Рис. 240

Рис. 241

В соединениях сочленением (рис. 241) выступ одной детали входит в паз или отверстие другой детали; детали поворачиваются одна относительно другой, и тем обеспечивается их соединение.

§ 89. Неразъемные соединения

Неразъемные соединения получили широкое распространение в машиностроении. К ним относятся соединения сварные, заклепочные, паяные, клеевые. Сюда относятся также соединения, полученные оп-рессовкой, заливкой, развальцовкой (или завальцовкой), кернением, сшиванием, посадкой с натягом и др.

Сварные соединения получают с помощью сварки. Сваркой называют процесс получения неразъемного соединения твердых предметов, состоящих из металлов, пластмасс или других материалов, путем местного их нагревания до расплавленного или пластического состояния без применения или с применением механических усилий.

Рис. 242

Рис. 243

Сварным соединением называется совокупность изделий, соединенных с помощью сварки.

Сварным швом называется затвердевший после расплавления материал. Металлический сварной шов отличается по своей структуре от структуры металла свариваемых металлических деталей.

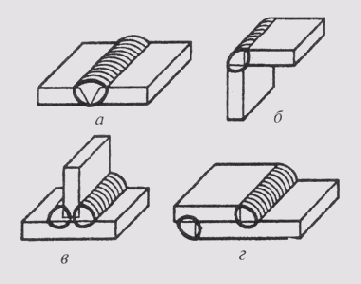

По способу взаимного расположения свариваемых деталей различают соединения стыковые (рис. 242, а), угловые (рис. 242, б), тавровые (рис. 242, в) и внахлестку (рис. 242, г). Вид соединения определяет вид сварного шва. Сварные швы подразделяются на: стыковые, угловые (для угловых, тавровых соединений и соединений внахлестку), точечные (для соединений внахлестку, сваркой точками).

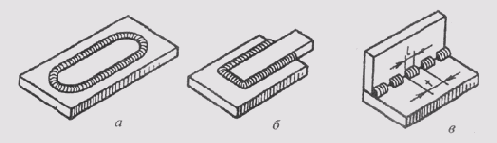

По своей протяженности сварные швы могут быть: непрерывными по замкнутому контуру (рис. 243, а) и по незамкнутому контуру (рис. 243, б) и прерывистыми (рис. 243, в). Прерывистые швы имеют равные по длине проваренные участки с равными промежутками между ними. При двусторонней сварке, если заваренные участки расположены друг против друга, такой шов называется цепным (рис. 244, а), если же участки чередуются, то шов называется шахматным (рис. 244, б).

Рис. 244

Рис. 245

Тонколистовые конструкции можно сваривать без предварительной подготовки свариваемых кромок. Форма подготовки кромок зависит от толщины свариваемых деталей, положения шва в пространстве и других данных.

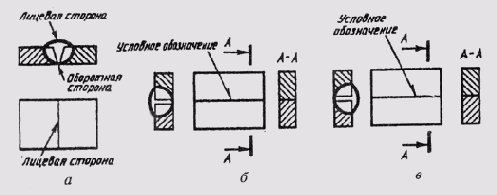

Термины и определения, относящиеся к сварке, установлены ГОСТ 2.601—68. Самым распространенным видом сварки является электросварка, которая может быть ручной, полуавтоматической и автоматической.

Способы сварки, типы и конструктивные элементы сварных швов определяются соответствующими стандартами. Условные изображения и обозначение швов сварных соединений выполняются в соответствии с ГОСТ 2.312—72. Сварные швы изображают сплошными основными линиями, если шов видимый, и штриховыми, если шов невидимый (рис. 245). От изображения шва проводят одностороннюю стрелку с линией-выноской. Условное обозначение сварного шва пишут над полкой линии-выноски, если шов видимый, т. е. показана лицевая сторона шва (рис. 246, а, 6), и под полкой линией-выноской, если шов невидимый, т. е. показана оборотная сторона шва (рис. 246, в, г).

Структура условного обозначения сварного шва приведена на рис. 247, где:

Рис. 246

Рис. 247

1 — вспомогательные знаки, О — шов по замкнутому контуру, | — монтажный шов;

2 — обозначение стандарта на тип и конструктивные элементы шва;

3 — буквенно-цифровое обозначение шва по этому стандарту;

4 — условное обозначение способа сварки по стандарту на данный шов;

5 — вспомогательный знак А — треугольник и размер катета шва;

6 — размеры в мм прерывистого шва со знаками: / — для цепного шва и Z — для шахматного шва или ] — знак незамкнутого контура сварки;

7 — вспомогательные знаки (Q или со) обработки шва;

8 — обозначение шероховатости механически обработанного шва (см. §94);

9 — указание о контроле шва.

Примеры условного обозначения сварных швов:

ГОСТ 14806—80 = Т5 — РиЗ = 1 6—50 Z 100 — шов выполняется электродуговой сваркой алюминия, соединение тавровое Т5, сварка ручная в среде защитных газов РиЗ, катет шва 6 мм А6, шов шахматный, длина провариваемого участка 50 мм, шаг — 100 мм (50 Z 100).

ГОСТ 5264—80—С18 — шов выполняется ручной электродуговой сваркой при монтаже 1, шов стыковой (С 18) по незамкнутому контуру.

При наличии на чертеже нескольких одинаковых швов обозначение наносят только одного шва, и поэтому шву присваивают порядковый номер с указанием количества этих швов у линии-выноски. Все остальные швы этого типа имеют на полке линии-выноски обозначение порядкового номера шва (рис. 248), если указана лицевая сторона шва, и под полкой линии-выноски, если указана оборотная сторона шва. На рис. 248 обозначение № 1 два угловых шва, выполненные ручной электродуговой сваркой, с лицевой стороны усиление шва нужно снять Q механической обработкой, после чего шероховатость шва должна соответствовать шестому классу (Ra = 2,5 мкм).

Рис. 248

Пять швов № 2 выполняются как швы односторонние тавровые Tic катетом 5 мм А5, ручной электродуговой сваркой.

Если все швы на чертеже выполняются по одному стандарту, то его номер не вводят в обозначение шва, а записывают в технических требованиях на поле чертежа по типу «Сварные швы по ГОСТ...».

Если все швы на чертеже одинаковы, то условное обозначение швов можно не наносить на изображениях, а сделать одну запись условного обозначения шва технических требований, например: «Сварные швы по ГОСТ 5264—80—У5—А4».

Клепаные соединения применяются в конструкциях, подверженных действию высокой температуры, коррозии, вибрации, а также в соединениях из плохо сваривающихся металлов или в соединениях металлов с неметаллическими частями. Такие соединения нашли широкое применение в котлах, железнодорожных мостах, некоторых авиационных конструкциях и в отраслях легкой промышленности.

В то же время в ряде отраслей промышленности с усовершенствованием технологии сварного производства объем применения заклепочных соединений постепенно сокращается.

Основным скрепляющим элементом заклепочных соединений является заклепка. Она представляет собой короткий цилиндрический стержень круглого сечения, на одном конце которого находится головка (рис. 249). Головки заклепок могут иметь сферическую, кониче-

Рис. 249

Рис.250

скую или коническо-сферическую форму. В зависимости от этого различают головки полукруглые (рис. 249, а), потайные (рис. 249, б), полупотайные (рис. 249, в), плоские (рис. 249, г).

На сборочных чертежах головки заклепок изображают не по их действительным размерам, а по относительным размерам, в зависимости от диаметра стержня заклепки d.

Технология выполнения заклепочного соединения следующая. В соединяемых деталях выполняют отверстия сверлением или другим способом. В сквозное отверстие соединяемых деталей вставляют до упора головной стержень заклепки. Причем заклепка может быть в горячем или холодном виде. Свободный конец заклепки выходит за пределы детали примерно на 1,5d. Его заклепывают ударами или сильным давлением и создают вторую головку (рис. 250).

Диаметр стержней заклепок выбирают по специальным таблицам. Ориентировочно он принимается равным толщине соединяемых деталей. Длину стержня заклепки принимают также с учетом толщины соединяемых деталей и припуска. Ориентировочно она составляет 1,5d.

Заклепочные швы могут быть однорядными и многорядными. Заклепки обычно располагаются в ряду на одинаковом расстоянии. Расположение заклепок в шве может быть рядовым и шахматным. Соединяемые детали в заклепочных соединениях могут быть выполнены внахлестку или встык с накладками.

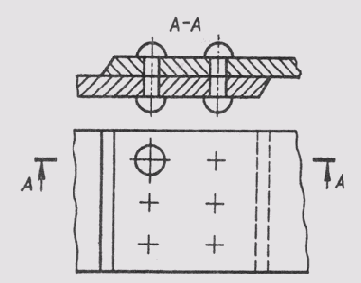

На чертежах указывают все конструктивные размеры швов клепаного соединения. При этом не вычерчивают все заклепки соединения. Обычно показывают одну-две из них, а место расположения остальных обозначают пересечением осей (рис. 251).

Заклепочные швы имеют свои обозначения, которые наносятся на чертежах. В обозначении указывают диаметр (d) и длину (/) стержня заклепки, группу металла и номер ГОСТ, определяющего форму головки и покрытие.

Например, заклепка, имеющая полукруглую головку, длину d=25 мм, диаметр стержня d = 10 мм, изготовленная из металла группы ОО, без покрытия имеет обозначение: Заклепка 10x25 ГОСТ 10299—80.

Рис. 251

Рис. 252

Соединения деталей пайкой находят широкое применение в приборостроении, электротехнике. При впайке соединяемые детали нагреваются до температуры, не приводящей к их расплавлению. Зазор между соединяемыми деталями заполняется расплавленным припоем. Припой имеет более низкую температуру плавления, чем соединяемые пайкой материалы. Для пайки используют мягкие припои ПОС — оловянно-свинцовые по ГОСТ 21930—76 и ГОСТ 21931—76 и твердые припои Пер — серебряные по ГОСТ 19738—74.

Припой на видах и разрезах изображают сплошной линией толщиной 2S. Для обозначения пайки используют условный знак (рис. 252, а)— дуга выпуклостью к стрелке, который чертят на линии-выноске, указывающей паяный шов. Если шов выполняется по периметру, то линию-выноску заканчивают окружностью. Номер швов указывают на линии-выноске (рис. 252, б).

Марка припоя записывается или в технических требованиях, или в спецификации в разделе «Материалы» (см. § 101).

Клеевые соединения позволяют соединять разнообразные материалы. Клеевой шов, как и паяный, согласно изображается сплошной линией толщиной 25. На линии-выноске чертят условный знак (рис. 253, а), напоминающий букву К. Если шов выполняется по периметру, то линию-выноску заканчивают окружностью (рис. 253, б). Марка клея записывается или в технических требованиях, или в спецификации в разделе «Материалы».

Опрессовка (армирование) защищает соединяемые элементы от коррозии и химического воздействия вредной среды, выполняет изолирующие функции, позволяет уменьшить массу изделия (рис. 254), экономить материалы.

Рис. 253

Рис. 254

Вальцовка и кернение осуществляется деформацией соединяемых деталей (рис. 255, а, б). Сшивание нитками, металлическими скобками применяется для соединения бумажных листов, картона, различных тканей.

ГОСТ 2.313—82 устанавливают условные обозначения и изображения швов неразъемных соединений, получаемых пайкой, склеиванием, сшиванием.

Соединение деталей путем посадки с натягом обеспечивается системой допусков и посадок определенным температурным режимом перед сваркой деталей.

Рис. 255

§ 90. Специальные соединения деталей

К специальным соединениям относятся соединения деталей зубчатыми передачами, пружинами и др. Зубчатые передачи составляют наиболее распространенную группу механических передач и применяются для преобразования и передачи вращательного движения между валами с параллельными (цилиндрические передачи), пересекающимися (конические передачи) и скрещивающимися (червячные передачи) осями, а также для преобразования вращательного движения в поступательное и наоборот (реечные передачи).

В зубчатой передаче передача движения осуществляется за счет непосредственного контакта зубьев колеса и шестерни. Зубчатое колесо с меньшим числом зубьев называется шестерней, а с большим числом — колесом. Основным элементом зубчатого колеса являются зубья. На рис. 256 дано изображение зубчатого колеса с указанием его элементов, терминов и обозначений. Диаметры окружностей впадин

Рис. 256

Рис. 257

df, вершин d₃ и делительной окружности d находятся в зависимости от числа зубьев z и шага зацепления P_t. Шаг зацепления определяется длиной дуги делительной окружности между одинаковыми точками двух соседних зубьев. Длина делительной окружности равна лd = zP₁, откуда диаметр делительной окружности d = (P₁/л) z. Отношение P₁/л— Называют модулем зубчатого колеса, обозначают буквой т и измеряют в миллиметрах, т. е. т = P₁/л, тогда d = mz. Модуль является основным параметром зубчатого колеса, его величины установлены СТ СЭВ 310—76. Многие размеры зубчатого колеса зависят от величины модуля. Обычно высоту h зуба принимают равной 2,25т, при этом высоту головки h_a зуба принимают равной т, а высоту ножки h_fзуба — 1,25т. Диаметр окружности вершин d_a = m(z + 2), диаметр окружности впадин d_f= m(z + 2,5).

Условные обозначения зубчатых колес определяются ГОСТ 2.402—68.

Окружности и образующие поверхностей выступов зубьев показываются сплошными основными линиями, делительные окружности показывают штрихпунктирными тонкими линиями, окружности и образующие поверхностей впадин зубьев на видах не показывают или изображают сплошной тонкой линией. В разрезах и сечениях образующие поверхностей на

Рис. 258

Рис. 259

всем протяжении изображают сплошными основными линиями (рис. 257, а, б).

Зубья зубчатых колес вычерчивают только в осевых разрезах, условно совмещая их с секущей плоскостью, и показывают нерассеченными. Если необходимо показать профиль зуба, то его показывают на ограниченном участке изображения колеса или применяют выносной элемент (рис. 258).

Рабочие чертежи зубчатых цилиндрических колес выполняются согласно ГОСТ 2.403—75. На чертеже помещают изображение зубчатого колеса и таблицу параметров. На изображение колеса наносят те данные, которые указаны в стандарте. На изображении цилиндрического зубчатого колеса (рис. 259) указывают: диаметр окружности вершин зубьев, ширину венца, размеры фасок и радиусы округлений, шероховатость поверхностей вершин, впадин и боковой поверхности

Рис. 260

зубьев, а также наносят размеры всех конструктивных элементов детали (обода, ступицы, колеса).

Таблицу параметров размещают в правом верхнем углу чертежа (на рис. 259 приведены размеры граф таблиц и их расположение).

Таблица параметров на чертеже цилиндрического зубчатого колеса состоит из трех частей, отделенных друг от друга сплошными основными линиями. В первой (верхней) части содержатся данные для изготовления, во второй — для контроля, в третьей — справочные данные для зубчатого колеса.

Рабочие чертежи деталей зубчатых передач других видов выполняются в соответствии с требованиями ГОСТ 2.405—75 — ГОСТ 2.406—76.

На чертеже зубчатого зацепления вычерчивают не менее двух изображений (рис. 260). На главном виде зацепление может быть показано в разрезе. Тогда зуб ведущего колеса показывается перед зубом ведомого. Контур видимого зуба вычерчивается сплошными основными линиями, а контур невидимого зуба — штриховыми линиями. На чертеже зубчатого зацепления наносят обычно только один размер — величину межосевого расстояния. Правила условных обозначений остальных данных для передач различных типов определяются ГОСТ 2402—68.

Пружины служат для накопления энергии за счет упругой деформации при воздействии внешней нагрузки. С прекращением действия этой нагрузки пружины восстанавливают свою первоначальную форму. По внешней форме (рис. 261) пружины бывают винтовые (цилиндрические и конические) и невинтовые (спиральные, пластинчатые, тарельчатые). По виду деформаций (или нагружения) различают пружины сжатия, растяжения, кручения и изгиба (плоские пружины).

В поперечном сечении витки пружины имеют или круглую (рис. 261, а, б), или прямоугольную (рис. 261, б, г, д) форму. Точное изображение пружин трудоемко и нецелесообразно. ГОСТ 2.401—68 уста-

Рис. 261

навливает условные изображения и правила выполнения чертежей пружин для всех отраслей промышленности.

При изображении цилиндрических пружин (рис. 261, а) сечения витков пружины условно изображают окружностями, а сами витки — прямыми линиями. Крайние витки пружины, работающие на сжатие, не являются рабочими, они поджаты и обработаны с целью обеспечения полного прилегания к опорным поверхностям. Остальные части пружины имеют постоянный шаг, поэтому центры сечений должны располагаться в шахматном порядке. При большом количестве витков их изображают только с концов пружин, пропуская центральную часть. Через центр сечений витков проводят осевую штрих-пунктирную линию. Изображение винтовых пружин на чертеже располагают горизонтально. Пружины вычерчивают в свободном (ненагруженном) состоянии. Пружины, работающие на растяжение, изображаются без просвета между витками.

На чертежах пружин с контролируемыми силовыми параметрами помещают диаграммы испытаний — график нагрузки от деформации или деформации от нагрузки (рис. 262).

На рабочих чертежах изображают пружины только с правой навивкой. Направление навивки указывается в технических требованиях, которые располагают под изображением пружины. Техниче-

Рис. 262

ские требования должны соответствовать ГОСТ 2.401—68.

На учебных чертежах достаточно указать следующие данные:

длина развернутой пружины L, мм;

число рабочих витков п;

число витков полное п₁;

направление навивки;

диаметр контрольного стержня D_s, мм, или диаметр контрольной гильзы D_r, мм;

размеры для справок.

Если толщина сечения материала пружины на чертеже 2 мм и менее, то пружину изображают сплошной основной линией толщиной 0,6...1,5 мм (см. рис. 261, г, д).

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1. Какие вы знаете виды соединений деталей?

2. Какие соединения относятся к разъемным?

3. Какие параметры определяют резьбы?

4. Какие соединения относятся к резьбовым?

5. По каким признакам классифицируют резьбу?

6. Какие вы знаете стандартные резьбы? Как их условно обозначают?

7. Как на чертеже изображается резьба на стержне; в отверстии; в соединении стержня с отверстием?

8. Как обозначаются резьбы на чертежах?

9. Какие вы знаете стандартные резьбовые изделия?

10. Какое условное обозначение на чертеже болта, шпильки, гайки, шайбы?

11. Какие вы знаете разновидности винтов?

12. Какая резьба нарезается в соединительных деталях трубопроводов?

13. Какие размеры проставляют на чертежах болтового, шпилечного и винтового соединений?

14. Как вычерчивается шпоночное соединение? Какие условности при этом необходимо выполнять?

15. Какие условности существуют для изображения шлицевого соединения?

16. Какие виды неразъемных соединений вы знаете?

17. Как условно обозначается сварной шов на чертеже?

18. Какие условности и упрощения допускаются в обозначении сварных швов?

19. Как изображаются на чертеже клепаные швы?

20. Как обозначаются на чертеже паяные швы?

21. Как изображаются на чертеже клееные швы?

22. Какие соединения относят к специальным соединениям деталей?

23. Какие существуют виды зубчатых передач?

24. Каковы основные параметры зубчатого колеса?

25. Какими линиями вычерчивают окружности и образующие поверхностей выступов зубьев; окружности и образующие поверхностей впадин зубьев зубчатого колеса?

26. Какие разновидности пружин вы знаете?

27. Какие условности применяются при вычерчивании пружин?
